CNCチェッカープレートミリングマシン
CNCチェッカープレートミリングマシン
CNCチェッカープレートミリングマシン
CNCチェッカープレートミリングマシン
CNCチェッカープレートミリングマシン
CNCチェッカープレートミリングマシン

CNCチェッカープレートミリングマシン

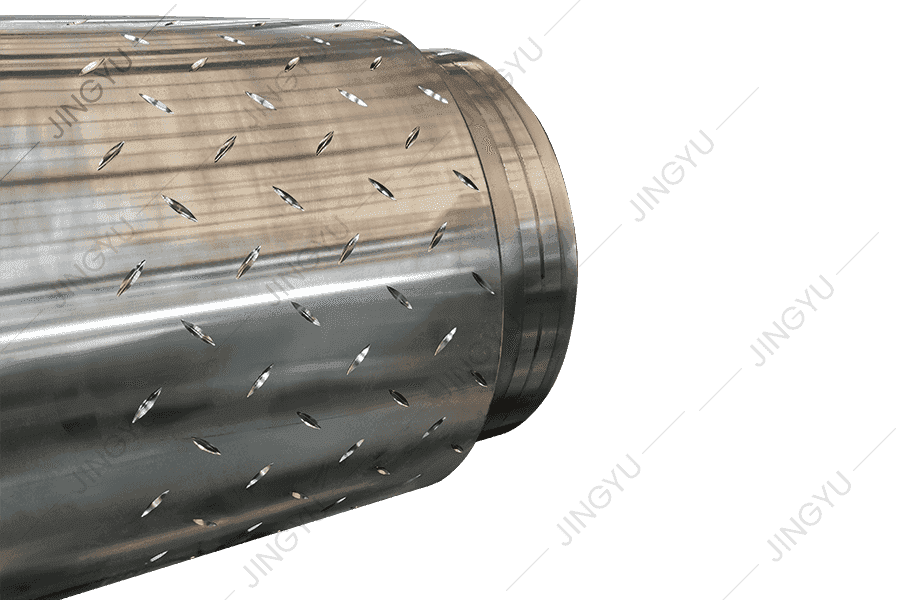

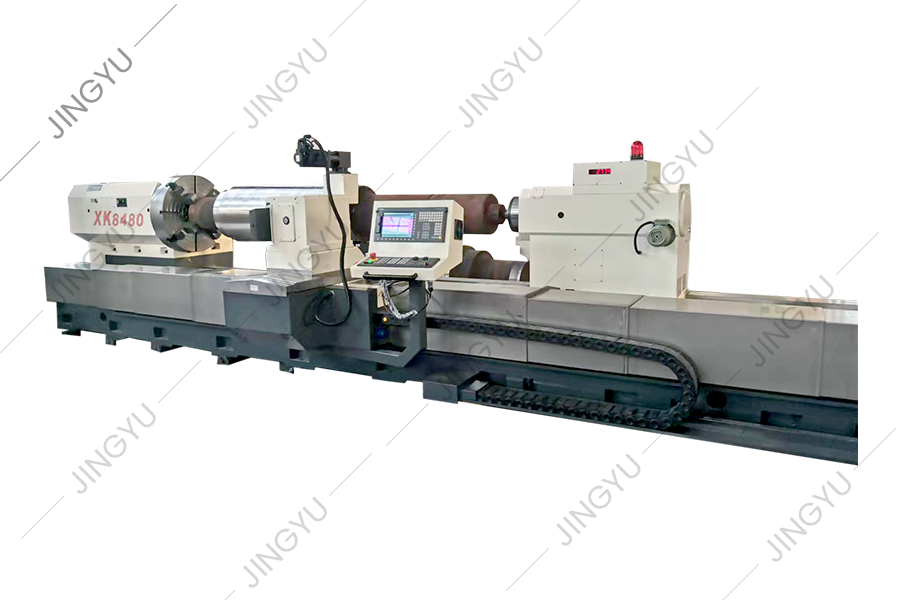

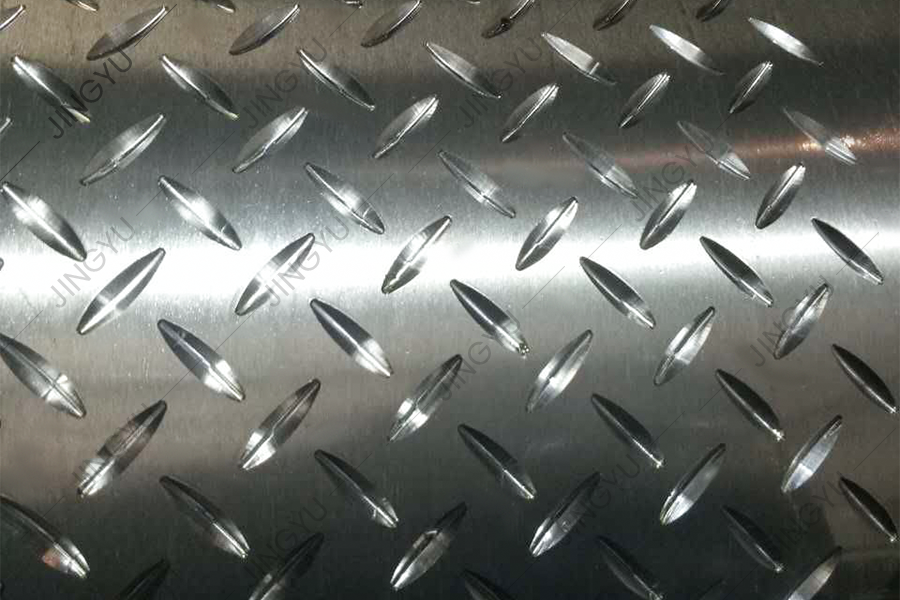

現在、国内外でのパターンロールの彫刻は、一般に、電気分解法、通常の水平粉砕機の粉砕およびその他の処理方法を採用しています。これらの2つの処理方法には、生産効率が低い、処理時間が長い、簡単なツールの破損などの欠点があります。したがって、パターンロールを処理する従来の方法は、常に鉄鋼業界のボトルネックでした。 CNCテクノロジーと新しいパターンミリングデバイスの組み合わせを使用して、工作機械のCNC変換を実現します。シミュレートされた軌道法は、パターンローラーを粉砕するために使用されるため、すべての処理を1つのクランプで完了し、便利で高速で高品質の結果を実現できます。 XK8480 CNCチェッカープレートロールミリングマシンは、当社が成功裏に開発した新しいタイプの特別なCNC工作機械です。新しいSiemens CNCシステムが装備されています。直径800mm未満、長さ5500mm未満のロールを処理するのに適しています。フライカッターを使用して、レンズ豆の形、ダイヤモンドの形、丸い豆の形、楕円形の混合形状パターン溝を高速でカットします。この製品は、GB/T3277-91標準に準拠しており、ユーザーの要件に応じて異なる回転方向で市松模様のプレート溝を処理できます。チェッカープレートロールの彫刻や市松模様のプレート処理プログラムモジュールなどの技術的な問題を解決し、チェッカープレートの大量生産を正常に実現し、優れた経済的利益を達成します。
見積もりを取得します
PREV：CNCロールカッティングマシンNEXT：No next article
  • 説明
  • 技術的なパラメーター
  • お問い合わせ

  • ●ワークピースヘッドストックのメインシャフトは、ハイトルクサーボモーターとデュアルギア出力アンチバックラッシュ還元剤によって駆動されます。メインシャフトの大型ギア伝送スキームを駆動し、大口径の慣性ロールワークの透過剛性、動き、および位置決めの精度を確保します。
    ●工作機械フライスメカニズムは、サドルスライドプレートに設置されており、顧客のロールワークの処理要件と特性に従って、さまざまなフライス式ヘッドソリューションを構成できます。フライングナイフには、コンパクトで合理的な構造と強い剛性があります。工作機械の保護、チップ除去、およびオイル防止策が整っており、信頼性が高くなります。
    ●標準ソリューション：ミリングカッターバーがサドルスライドプレートに設置されており、ハエカッターを使用してレンズ豆の形をしたダイヤモンド型の溝を高速で切断します。製品はGB/T3277-91標準に準拠しており、ユーザーの要件に応じて異なる回転方向でパターンプレート溝を処理できます。
    ●オプションのソリューション：CNCスライドテーブルと高速電気スピンドル彫刻とミリングヘッドソリューションがベッドサドルスライドプレートに取り付けられています。高速で軽量の彫刻と、ロールの外側の輪と鋼の内側の溝のキャラクターとマークの粉砕に適しています。この工作機械は、高ハードの材料（エンボス加工ローラー、溝付きロール、彫刻、フライスロール）にキャラクターを刻むことができます。

  • 索引 ユニット XK8480
    マックス。ワークの直径 mm φ800
    マックス。ワークの長さ mm 5500（カスタマイズ可能）
    マシンガイドウェイフォーム 積分4レール（サドル2テールストック2）
    マシンガイドウェイの幅 mm 1180
    切断モードと機能 フライカッター高速処理レンズ豆の溝、ダイヤモンド型の溝、およびその他のパタ​​ーン溝
    スピンドルテーパーホールサイズ No. 80
    テールストックスピンドルテーパーホールサイズ 80 1：5
    フライカッタースピンドル切断速度 RPM 0〜500
    制御軸の数 4
    制御システム シーメンス828d
    注：他のCNCシステムは、顧客の特別なニーズに応じてカスタマイズできます。
