高精度CNCロール旋盤
高精度CNCロール旋盤
高精度CNCロール旋盤
高精度CNCロール旋盤

高精度CNCロール旋盤

この一連の工作機械は、主にパスおよびプロセスロールに使用されます。また、ロールの外側の円とロールネックを回すことができ、ロールに似た部分を回すこともできます。鋳造鋼、鍛造鋼、合金鋼、冷えた鋳鉄、延性鉄、タングステンカーバイドローラーリング、およびその他の材料を切断するのに適しています。
見積もりを取得します
PREV：ヘビーデューティCNCロールターニング旋盤NEXT：No next article
  • 説明
  • 技術的なパラメーター
  • お問い合わせ

  • ●CK8450H CNCロール旋盤ベッドは、シーメンス828D CNCシステムとシーメンスサーボモータードライブを採用し、優れた制御性能を確保します。 828Dシステムには、切断プロセスのパフォーマンスの安定性を確保するために、プログラムの自動シミュレーション切断、障害自己診断などのパフォーマンスがあります。
    ●CK8450H CNCロール旋盤ベッドは、ベッドの上に水平に配置された2つの長方形のガイドレールを尾立った動きと位置決めを提供する2 3のヘビーデューティ線形ローリングガイド構造を採用しています。並列に配置された2つの頑丈な線形ローリングガイドレールは、ベッドサドルの動きと位置を提供し、ベッドサドルの補助サポートとしてベッドの前面の垂直面に線形ローリングガイドレールが設定され、ベッドのサドルとツールが良好な耐荷重性と動的な精度を持つだけでなく、優れた感度と動的な精度を持つことを保証します。

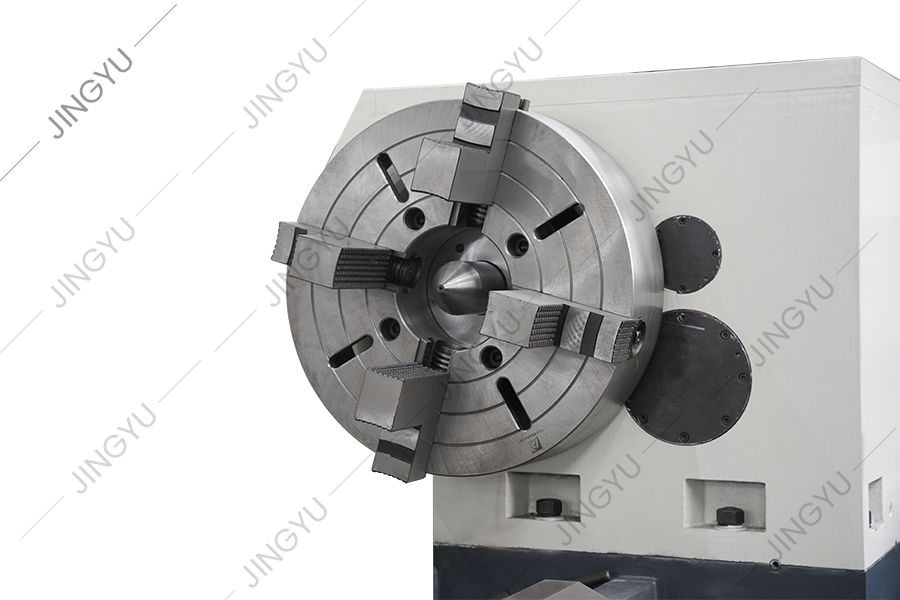

    ●旋盤スピンドルは、2ポイントのサポートフォーム、合理的なベアリング構成、およびスパンデザインを採用し、スピンドルは高い剛性と負荷をかける容量を持っています。最適化および設計されたトランスミッションシステムは、スピンドルボックスに低ノイズ、高トランスミッション精度、および大きな出力トルクの特性を持つように、高周波クエンチと研削6レベルの精密ギアトランスミッションを採用します。
    スピンドルトランスミッションは、2速ギアシフトおよび可変周波数速度モータードライブの段階的な速度レギュレーションスキームを採用しています。これにより、工作機械スピンドルは3〜350rpmの幅広で非常に動的な速度レギュレーション範囲を持つことができます。 2速ギアシフトにより、スピンドルの一定のトルクが異なる速度で保証され、切断効率が向上します。

  • 索引 ユニット CK8450H
    マックス。ワークの直径 mm φ500（φ600）
    マックス。ワークの長さ mm 2500（カスタマイズ可能）
    マシンガイドウェイフォーム 2 3頑丈な線形ガイド
    マシンガイドウェイの幅 mm 885
    マックス。ワークピース重量 kg 3500
    スピンドルテーパーホールサイズ No. 80
    スピンドルシャフトの直径 mm φ200
    スピンドル速度 RPM 3-45; 30-350
    スピンドルパワー KW 30
    テールストックスピンドルテーパーホールサイズ モールス6＃
    テールストックスリーブの直径 mm φ200
    x軸ネジ 4006
    Z軸ネジ 6310
    制御システム シーメンス828d
    注：他のCNCシステムは、顧客の特別なニーズに応じてカスタマイズできます。
