●この一連の工作機械はすべて、不可欠な4レールベッド構造を採用しており、参照レールは積分超音波周波数消光を採用しており、マシン全体の高い剛性、高精度、安定性を顕著に保証します。工作機械レールは、完全な保護のためにステンレス鋼のガードを採用しており、これは工作機械レールのサービス寿命を効果的に延長します。
●ロールリングは、便利で迅速な締め付けスリーブアセンブリ構造を採用しています。拡大するマンドレルは、ヘッドストックスピンドルに設置されています。拡張するマンドレルにロールリングをセットし、アレンレンチで拡張するマンドレルの端にあるロックネジを締め、工作機械で処理するロールリングの自己中心的な取り付けと締め付けを完了することができます。
●フライングカッターミリングヘッドコンポーネントの横方向の移動ガイドレールは、高精度の頑丈な線形円筒ローリングガイドレールペアのサポートを採用しています。飛行カッター処理中の飼料運動の高精度と高硬度の要件を保証します。
彫刻と製粉ヘッドは、高精度のターンテーブルベアリング構造を採用しています。これにより、フライス式ヘッドサポートの剛性の問題が解決し、回転方向の感度と位置決めの精度が大幅に向上します。 Milling Head Spindleは、2.2kWの電力と8000rpmの最大速度で可変周波数の段階的な速度レギュレーション電気スピンドルを採用しています。顧客は、異なる材料のニーズに応じて彫刻のニーズを完了するために適切な速度を選択できます（合金彫刻カッターの速度は3000R/min、CVD彫刻カッターの速度は7000R/min）。
●回転式製粉ヘッドとスイングミリングヘッドは独立して構成および制御されており（機械的または電気的変換は必要ありません）、工作機械の機能成分間に干渉はありません。ローラーは、1つのクランプで完全に処理できます。
最初のツール設定が完了した後、クロスリブグルーブフライカッターミリングとキャラクターとパターンミリングを1つのプログラムで完了できます。

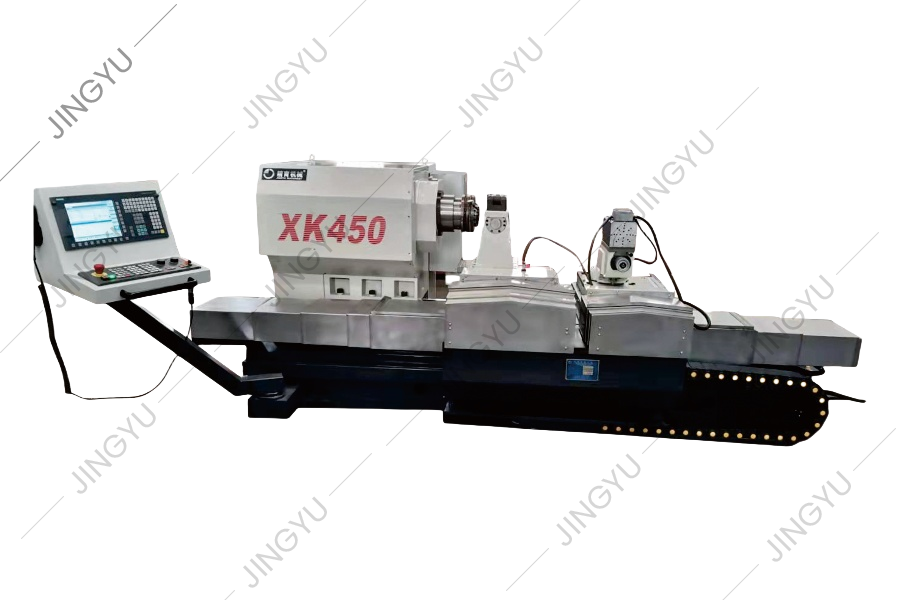

CNCロールリングミリングマシン
-
-
索引 ユニット XK450 ワーク資料 タングステンカーバイドロールリング 適用されるスレッド仕様 mm φ5-50 マックス。ワークの直径 mm φ450 マックス。ワークの長さ mm 500 切断モードと機能 フライカッターカッティングリブ溝（三日月溝、輪郭のrib骨溝など）＆スイングヘッドの彫刻 フライカッター送信モード 純粋なギアトランスミッション マシンガイドウェイフォーム 積分4レール（サドル2テールストック2） マシンガイドウェイの幅 mm 920 フライカッタースピンドルスピード/パワー RPM/KW 0-600/3.3 ミリングヘッドスピンドルスピード/パワー RPM/KW 2000-8000/2.5 テールストックスリーブの直径 mm φ180 制御軸の数 6 制御システム Siemens 808d/828d 注：他のCNCシステムは、顧客の特別なニーズに応じてカスタマイズできます。 -
