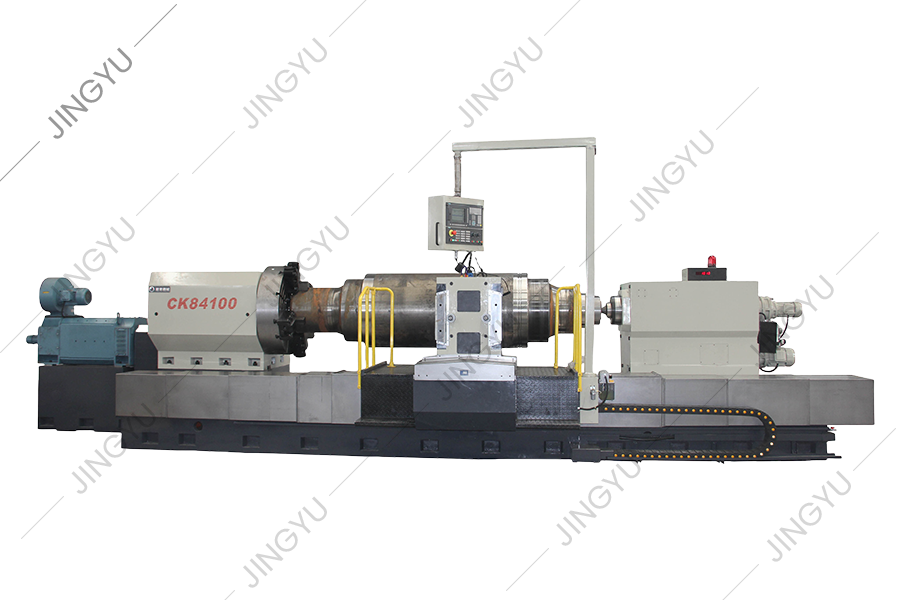

CK84100
●CK84100 CNCロール旋盤ベッドは、4 1ガイドレール構造全体、つまり4つの長方形のレールの水平方向の配置を採用して、サドルとテールストックの動きと位置を提供し、サドルの補助サポートのためにベッドの前面の垂直方向の表面に補助レールを設置します。より大きな切断トルク。
ベッドの参照ガイドレールは、全体的なスーパーオーディオクエンチングを採用し、一致する表面は輸入ガイドウェイソフトベルトで貼り付けられ、各飼料コンポーネントの微小摩耗の動きを確保し、高精度と高い安定性を長時間維持します。サドルレールとテールストックレールの間に特定の高さの違いが設計されており、チップとクーラントがサドルレールに侵入しないようにします。

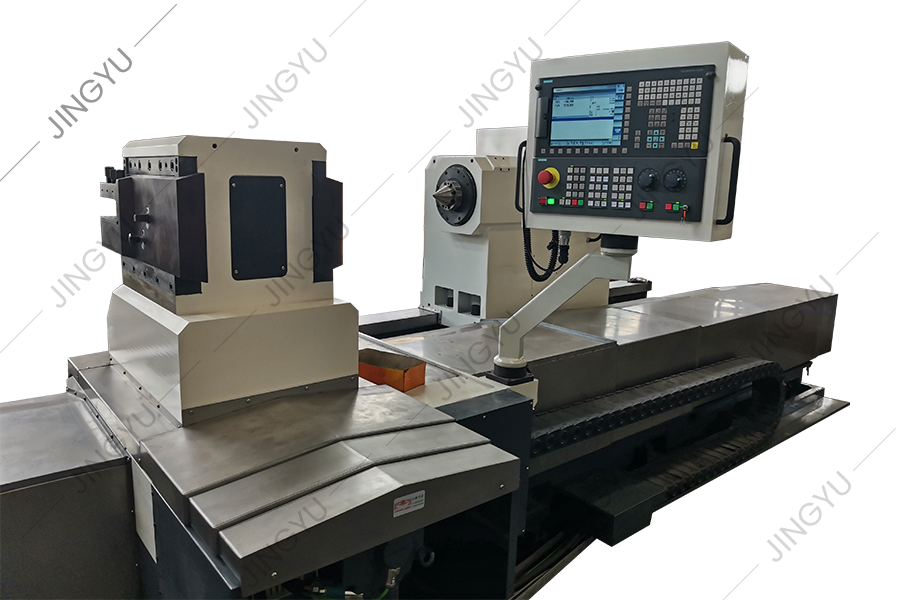

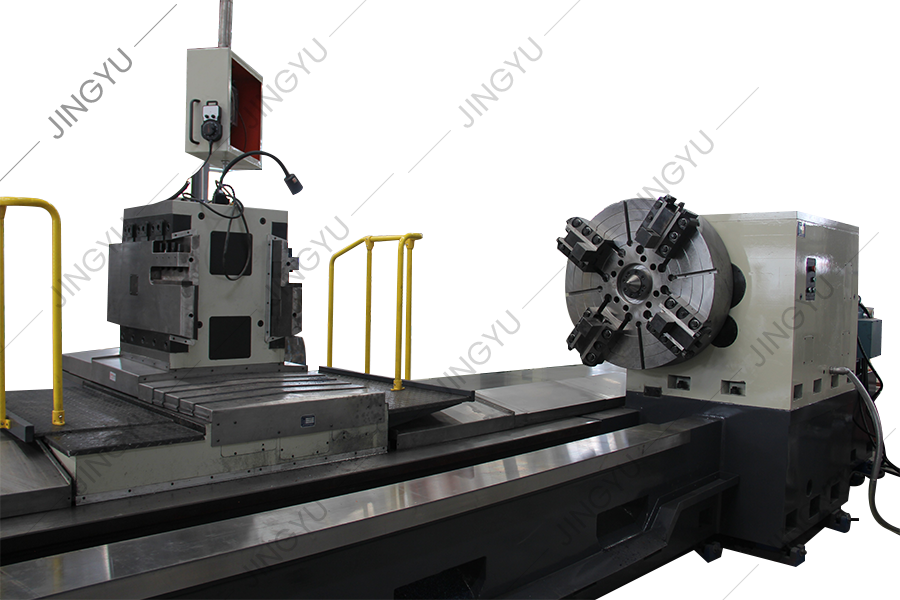

●サドルツールホルダーは、AOタイプの積分ツールホルダースキームを採用しています。ツールホルダーは、ツールホルダーの剛性を向上させ、工作機械の回転中の振動を減らすことができます。ツールレストプレートの位置を調整して、ディープグルーブパスロール処理に適応します。ツールハンドルの拡張によって引き起こされる剛性の欠如を減らし、ツールが共鳴し、切断性能に影響を与えるようにします。
当社は、顧客の要件に応じてCNCツールホルダーを構成することもできます（Angle Steelユーザーが選択することをお勧めします）。

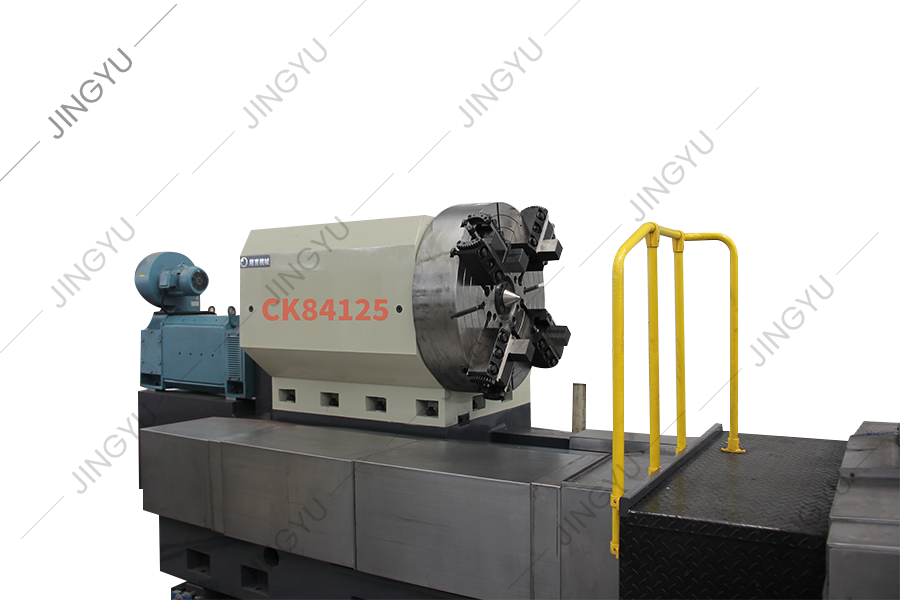

CK84125

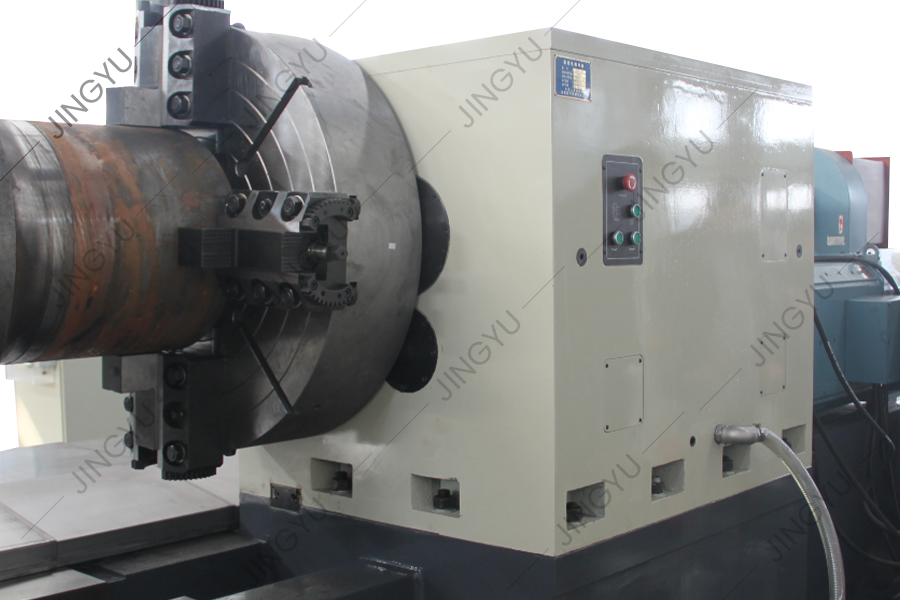

●旋盤ヘッドストックは、補強された二重壁のボックス構造を採用しています。メインシャフトは、2点サポート、妥当なベアリング構成、およびスパンデザインの形式を採用しています。メインシャフトは、剛性とベアリング能力が高いです。最適化されたトランスミッションシステムはすべて、高周波の消光と研削を備えた6レベルの精密ギアによって駆動され、ヘッドストックに低ノイズ、高い伝送精度、大きな出力トルクの特性があります。
メインシャフトトランスミッションは、油圧自動シフト2ギアシフト＆DC速度レギュレーションモータードライブ段階のない速度レギュレーションスキームを採用しているため、マシンスピンドルには1〜200rpmの幅広い範囲、速度レギュレーション範囲の高い動的特性があります。

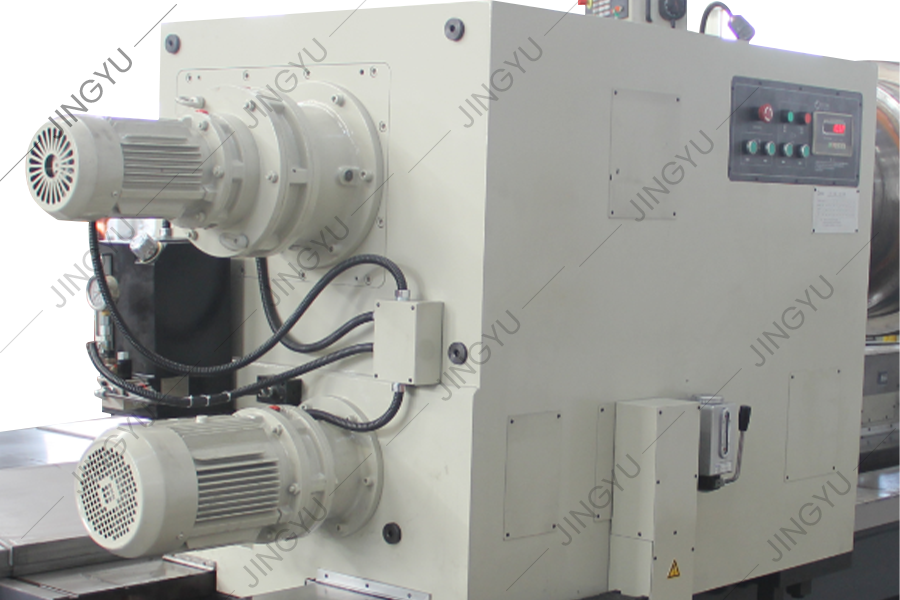

ヘッドストックの背面は、ボタンステーションで設計されており、ポジティブおよび負の回転や緊急停止など、スピンドルの動作を制御できます。
●テールストックは、独立した回転スピンドルとテールストックスリーブの軸方向の望遠鏡調整の構造計画を採用しています。テールストックスピンドルテーパーホールは100-1：5です。テールストックボディは、不安定な精度、荷重を伴う能力の低下、および従来の上部および下部の分割構造によって引き起こされる信頼性の低さの欠点を排除する積分構造を採用します。
工作機械のテールストックには、旋盤がワークピースをクランプするときに、テールストッククランプ力の設定、測定、フィードバックに使用される高性能圧力センサーが装備されています。動作圧力センシングコントローラーを設定および調整することにより、ワークピースのテールストック先端の締め付け力を自動的に制御および表示できます。テールストックスリーブの緩みとクランプは、油圧制御システムを介して自動的に実現されます。
ワークピースの熱変形補償メカニズムは、テールストックスリーブで設計されています。工作機械の操作中のワークピースの軸方向の長さの変化は、スリーブのディスクスプリングによって吸収され、補償されます。
