●この一連の工作機械はすべて、不可欠なガイドレールベッド構造を採用しています。リファレンスガイドレールは、マシン全体の高い剛性、高精度、安定性を確保するために、積分超音速周波数消光を採用しています。横のガイドレールガードは、サービスの寿命を延ばすために完全な保護のためにステンレス鋼のガードプレートを採用しています。
●フライカッターシャフトのドライブチェーンは、6級のすべての精密グラウンドギアを使用して、ツールの軌道がCNCシステムのプログラム命令要件に完全に準拠するようにします。ドライブチェーンの精度と剛性が低いことによって引き起こされる溝の不整合やカッターの破損などの隠された欠陥を排除します。その優れた性能は、小型のタングステンカーバイドローラーリングの処理において特に顕著です。
●フライカッタースピンドルは、50mm等方リブの機械加工の要件を満たすことができる大きな直径H40スピンドル端を採用しています。

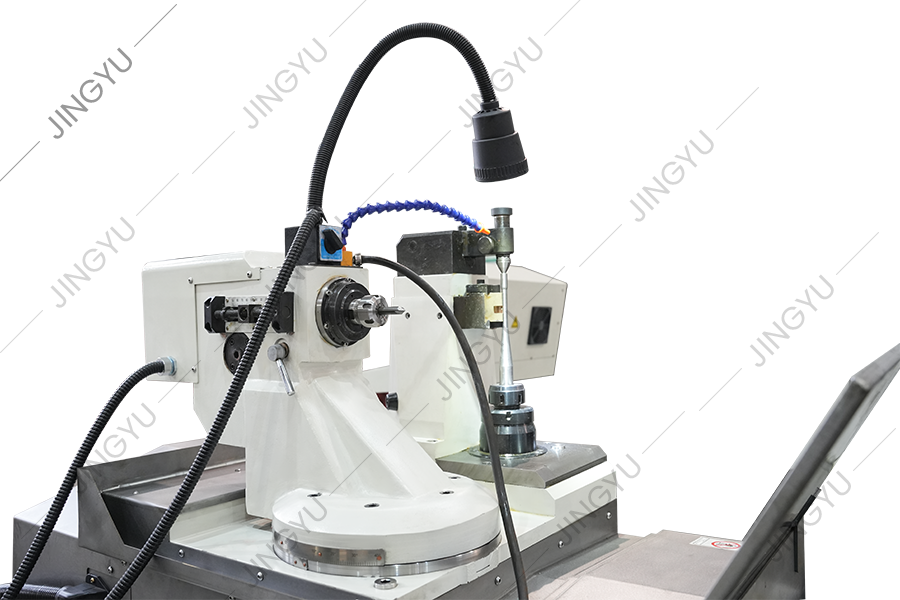

●彫刻と製粉ヘッドは、高精度のターンテーブルベアリング構造を採用しています。これは、フライス式のヘッドサポートの剛性問題を解決し、回転方向の感度と位置決めの精度を大幅に改善します。
●彫刻と製粉のスピンドルは、2.2kWの出力と最大速度8000rpmの段階的な速度調整可能な電気スピンドルによって直接駆動されます。工作機械には、低速と高トルクの特性があり、高硬度材料に刻むことができます。
●回転式製粉ヘッドとスイングの彫刻とフライスヘッドは、並行して中央に制御されています。オペレーターは、ニーズに応じてCNCシステムの処理プログラムを選択し、機械工具は手動の機械的変換なしで機能変換を自動的に実現できます。
●工作機械の縦方向および横方向の線形運動軸はすべて、不正確なギアラックトランスミッションの問題を回避するために高精度のボールネジによって駆動され、手動操作中の測定を支援するためにグレーティングルーラーを使用する必要はありません。 CNCシステムの自動制御の下で、1つのホールタイプから次の穴への自動運動と正確な位置決めを実現できます。

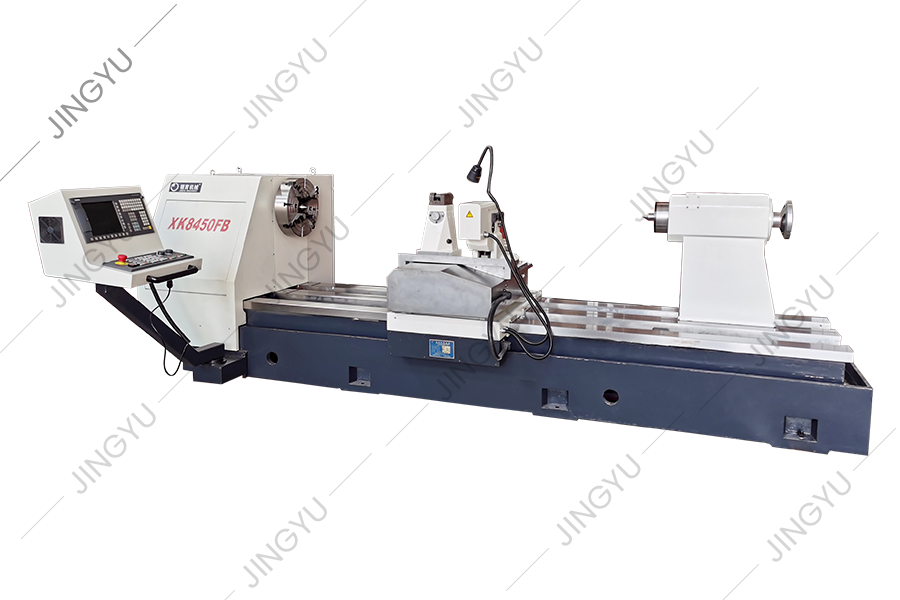

CNCロールミリングマシン
-
-
索引 ユニット XK8450FB ワーク資料 通常の素材、高速スチールロール、 複合ロール、タングステンカーバイドロールリングなど。 適用されるスレッド仕様 mm φ5-50 マックス。ワークの直径 mm φ600 マックス。ワークの長さ mm 2500 切断モードと機能 フライカッターカッティングリブ溝（三日月溝、輪郭のrib骨溝など）＆スイングヘッドの彫刻 フライカッター送信モード 純粋なギアトランスミッション マシンガイドウェイフォーム 積分3レール（サドル3テールストック2） マシンガイドウェイの幅 mm 820（ステンレス鋼の完全な保護） フライカッタースピンドルスピード/パワー RPM/KW 0-500/2.5 ミリングヘッドスピンドルスピード/パワー RPM/KW 2000-8000/2.2 テールストックスリーブの直径 mm φ180 制御軸の数 5 制御システム Siemens 808d 注：他のCNCシステムは、顧客の特別なニーズに応じてカスタマイズできます。 -
