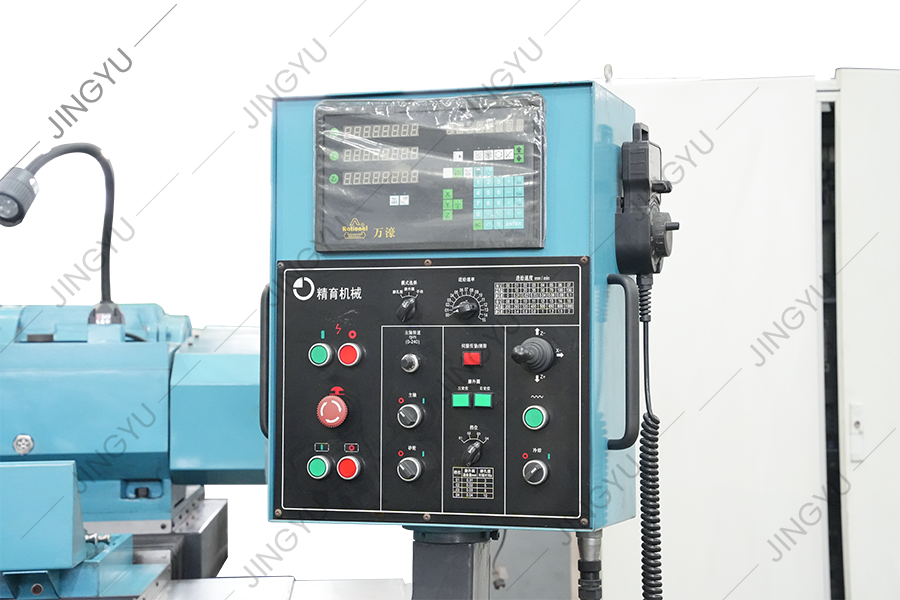

●工作機械は、プログラム可能なロジックコントローラー（PLC）を採用して、それぞれ研削ホイールフレームフィードとワークテーブルの動きを制御します。研削ホイールフレームとワークテーブルの位置は、グレーティングデジタルディスプレイを介して動的に表示されます。研削要件を設定した後、プログラムはローラー表面の外側の円と溝の各研削を自動的に完了できます。
●ワークピースヘッドストックのメインスピンドルは、可変周波数速度レギュレーションドライブを採用しており、対応する回転速度はさまざまなワークパラメーターに従って設定できます。

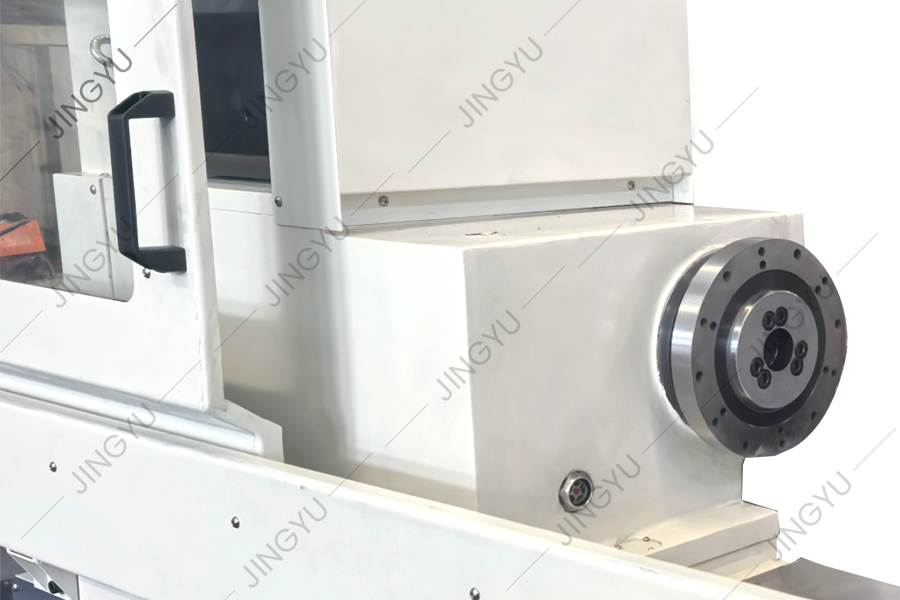

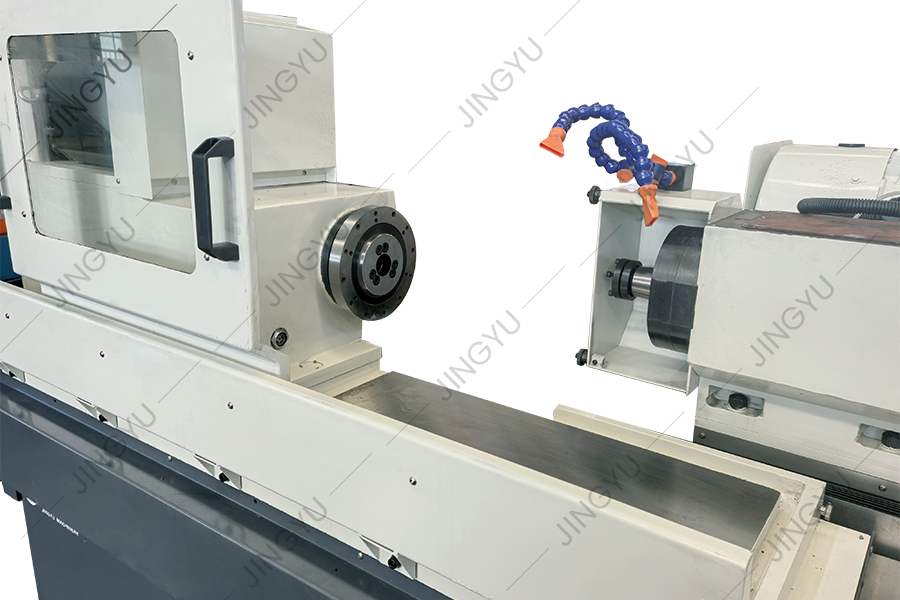

拡大するマンドレルがヘッドストックスピンドルに設置されています。ローラーリングを拡張するマンドレルにセットし、アレンレンチを使用して、拡張するマンドレルの端にあるロックネジを締めて、機械工具で処理するロールリングの自己中心的な設置と締め付けを完了します。
●粉砕ホイールスピンドルは、高精度のローリングベアリングを使用し、独立した完全に密閉されたオイルプールによって潤滑および冷却されます。スピンドル温度検出デバイスがインストールされ、スピンドル温度の変化をリアルタイムで表示し、システム操作プロセス全体で温度監視とフィードバックを実現します。これにより、スピンドルのサービス寿命が延長され、スピンドルの回転精度と高い剛性の優れた性能も保証されます。
粉砕ホイールスピンドルは、高出力（18.5kW）モーターによって駆動されます。

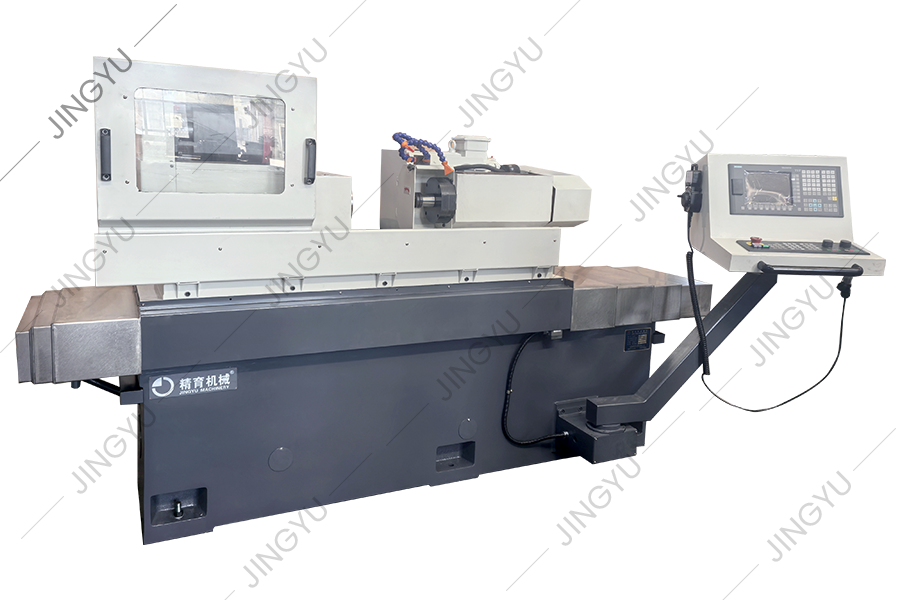

CNC TCリング研削盤
ロールリング形成グラインダーは、主に高速ワイヤーロッド生産用のタングステンカーバイドローラーリングを研削するために使用されます。形成されたダイヤモンドグラインドホイールは、炭化物ローラーリングの外側の円とR字型の溝を粗く研削、半フィニッシュグラインディング、細かい研削、および非スパーク研削を実行するために使用されます。スチールローリングミルの機械修理工場で必要な仕上げ装置です。
見積もりを取得します
-
-
M8440A
索引 ユニット M8440A ワーク資料 タングステンカーバイドロールリング マックス。ワークの直径 mm φ400 ヘッドストックスピンドルスピード RPM 20〜150 粉砕ホイールスピンドル速度 RPM 1950 マックス。研削ホイールの線形速度 MS 25 粉砕ホイールスピンドルモーターパワー KW 18.5 粉砕ホイール径 mm φ250 マックス。粉砕ホイールの幅 mm 65 x軸旅行 mm 500 x軸ガイドウェイフォーム 頑丈な線形ガイド Z軸旅行 mm 250 Z軸ガイドウェイフォーム 頑丈な線形ガイド 分フィードユニット mm 0.003 制御システム プログラム可能なロジックコントローラー MK8440A
索引 ユニット MK8440A ワーク資料 タングステンカーバイドロールリング マックス。ワークの直径 mm φ400 ヘッドストックスピンドルスピード RPM 20〜150 粉砕ホイールスピンドル速度 RPM 1950 マックス。研削ホイールの線形速度 MS 25 粉砕ホイールスピンドルモーターパワー KW 18.5 粉砕ホイール径 mm φ250 マックス。粉砕ホイールの幅 mm 65 x軸旅行 mm 500 x軸ガイドウェイフォーム 頑丈な線形ガイド Z軸旅行 mm 250 Z軸ガイドウェイフォーム 頑丈な線形ガイド 分フィードユニット mm 0.001 制御システム Siemens 808d 注：他のCNCシステムは、顧客の特別なニーズに応じてカスタマイズできます。 -
